| ●X-Y空間とM-C空間 | |
| まず,X-Y空間の点のM-C空間への写像について説明します. | |
|
|
|---|---|
| X-Y空間 | M-C空間 |
|

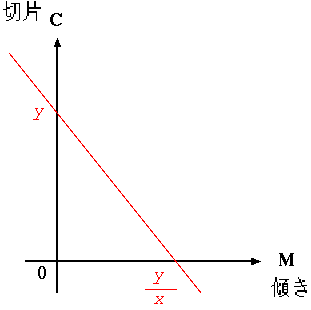

点P(x,y)を通過する直線 (y=mx+c) はたくさん存在します。 このとき、点P(x,y)を通過する直線の傾き M と 切片 C の組合わせを M-C空間にプロットするとこのような直線になります。 | |
|
Hough 変換 直線や楕円などは方程式で表現でき,そのパラメータが決まれば形やいちが定まる. このような図形の方程式を二値画像から求める方法のひとつにHough 変換があります. |
| ●X-Y空間とM-C空間 | |
| まず,X-Y空間の点のM-C空間への写像について説明します. | |
|
|
|
|---|---|
| X-Y空間 | M-C空間 |
|
点P(x,y)を通過する直線 (y=mx+c) はたくさん存在します。 このとき、点P(x,y)を通過する直線の傾き M と 切片 C の組合わせを M-C空間にプロットするとこのような直線になります。 | |
| ●Hough 変換 | |

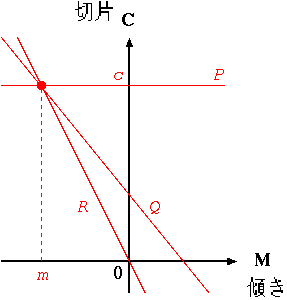

| X-Y空間上の三つの点をM-C空間に写像します. また、この三つの点は直線 L 上に位置しています. | |
|
|
|---|---|
| X-Y空間 | M-C空間 |
|
M-C空間をみると三つの直線が１つの点で交差しています. この交点の座標はX-Y平面での交点は直線 L の傾きと切片と 一致します. つまり、数個の点の座標をM-C空間に写像することで直線の 方程式を導き出すことができる. | |

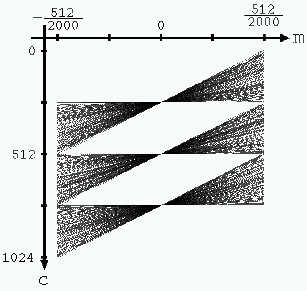

| ●実画像への応用 | |
| 下に示すような点で描かれた直線を求めます. | |
|
|
|---|---|
| X-Y空間 | M-C空間 |
| MC空間の交点の座標から求め る直線の傾きと切片が分かり ます.Hough変換により得られ た直線を 右に示します. |
|
